سیستم DCS چیست؟ (سیستم کنترل توزیع شده) [راهنمای جامع]
مقدمه
سیستم DCS یا کنترل توزیع شده (Distributed Control System) نوعی سیستم کنترل صنعتی پیشرفته است که برای مدیریت و نظارت بر فرآیندهای پیچیده و پیوسته صنعتی به کار می رود. این سیستم برای نظارت و کنترل هم زمان چندین بخش از یک فرآیند طراحی شده است و به کاربران امکان می دهد تا به راحتی داده های فرآیندی را مدیریت کرده و عملیات پیچیده را در محیطی ایمن و بهینه سازی شده اجرا کنند.
صنایعی که فرآیندهای آنها به صورت مداوم انجام می شود و نیازمند یکپارچه سازی اتوماسیون و هماهنگی دقیق هستند، از جمله مشتریان اصلی سیستمهای DCS محسوب میشوند. از این سیستم ها در صنایع مختلفی مانند نیروگاه ها، پالایشگاه ها، پتروشیمی ها، صنایع فولادی، داروسازی و صنایع غذایی استفاده میشود. این مقاله با هدف ارائه یک راهنمای جامع درباره DCS، به بررسی ویژگیها، مزایا، معایب، اجزا، و کاربردهای آن میپردازد.
سیستم کنترل توزیع شده (DCS) چیست؟
سیستم کنترل توزیع شده (DCS) یک سیستم کنترلی است که از چندین واحد کنترلی مستقل تشکیل شده و هر یک از این واحدها میتوانند در بخشهای مختلف یک کارخانه یا سیستم فرآیندی مستقر باشند. برخلاف سیستم های کنترل متمرکز، DCS مسئولیتهای کنترلی را میان کنترلرهای مختلف توزیع میکند. هر کنترلر به صورت محلی فرآیند خود را کنترل میکند، در حالی که تمام کنترلرها از طریق شبکه ارتباطی به هم متصل میشوند و اطلاعات را به یک سیستم مرکزی ارسال میکنند.
این ساختار به سیستم DCS امکان میدهد تا نهتنها از وقوع خطاهای بزرگ جلوگیری کند، بلکه انعطافپذیری و قابلیتهای مقیاسپذیری بیشتری را نسبت به سیستمهای کنترلی سنتی ارائه دهد.

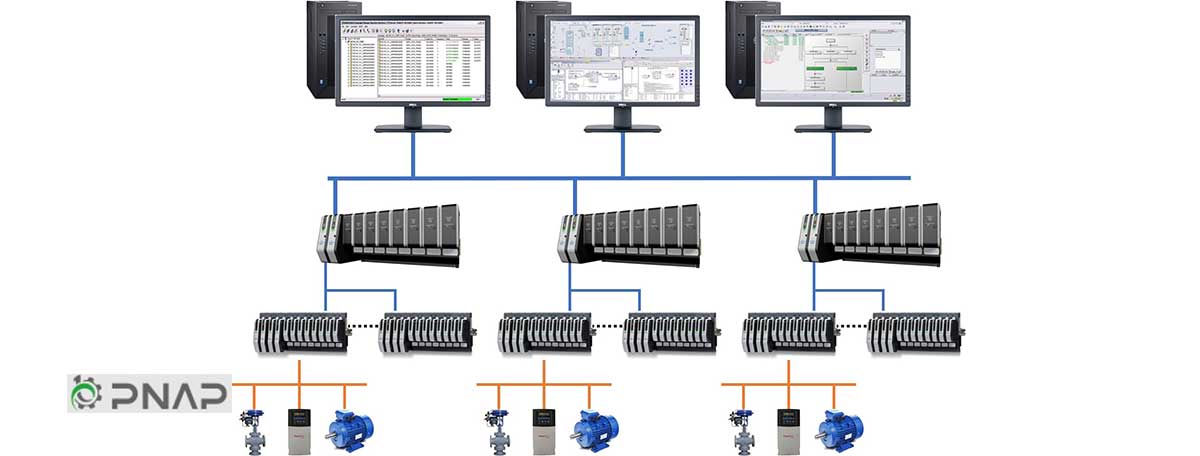

اجزای سیستم DCS
سیستم های DCS از چندین جزء تشکیل شدهاند که هر یک نقش مهمی در عملکرد کلی سیستم ایفا میکنند. اجزای اصلی DCS شامل موارد زیر است:
1. کنترلرها (Controllers)
کنترلرها قلب سیستم DCS هستند که وظیفه کنترل دقیق فرآیندهای اتوماسیون صنعتی را بر عهده دارند. آنها وظیفه دریافت داده از سنسورها، پردازش این داده ها و سپس ارسال سیگنال های کنترلی به محرک ها را بر عهده دارند. کنترلرهای DCS اغلب به صورت توزیع شده در نقاط مختلف کارخانه نصب می شوند و هر کنترلر مسئولیت بخشی از فرآیند را بر عهده دارد.
2. سنسورها و محرک ها (Sensors and Actuators)
سنسورها برای اندازه گیری پارامترهای مختلف فرآیندی مانند دما، فشار، جریان و سطح استفاده میشوند. داده های جمع آوری شده توسط سنسورها به کنترلرها ارسال می شود. محرک ها (Actuators) بر اساس دستورالعمل های صادرشده توسط کنترلرها عمل می کنند و تغییراتی را در فرآیند اعمال می کنند؛ مثلاً باز و بسته کردن شیرها یا تنظیم سرعت موتورها.
3. شبکه های ارتباطی (Communication Networks)
سیستم DCS از یک شبکه ارتباطی صنعتی برای انتقال داده بین کنترلرها، سنسورها، و محرک ها استفاده می کند. این شبکه معمولاً بر اساس پروتکل های ارتباطی استاندارد مانند Ethernet، Modbus، Profibus، یا دیگر پروتکل های صنعتی طراحی می شود تا امکان تبادل اطلاعات با دقت و سرعت بالا فراهم شود.
4. واسط کاربری (HMI – Human Machine Interface)
HMI (Human Machine Interface) واسطی است که به اپراتورها اجازه می دهد تا با سیستم DCS تعامل داشته باشند. از طریق HMI، اپراتورها می توانند داده های فرآیندی را مشاهده کنند، گزارش ها را بررسی کنند، هشدارها و خطاها را مدیریت کنند، و تنظیمات لازم را در فرآیند اعمال کنند. HMIها به اپراتورها یک نمای گرافیکی از سیستم ارائه می دهند که شامل نمایش جریان فرآیند و کنترل های مربوط به آن است.
5. سرور و نرم افزار مرکزی (Central Server and Software)
سرور مرکزی نقش مدیریت تمامی داده ها و اطلاعات جمع آوری شده از کنترلرهای توزیع شده را بر عهده دارد. این سرورها اطلاعات را ذخیره می کنند، گزارش های تحلیلی تولید می کنند و به اپراتورها امکان می دهند تا به صورت کلی سیستم را مانیتور و کنترل کنند. همچنین نرم افزارهای تحلیلی و بهینه سازی فرآیند بر روی سرورهای مرکزی اجرا می شوند که به بهبود کارایی سیستم کمک می کنند.
مزایای سیستم DCS
استفاده از سیستم DCS مزایای بسیاری دارد که آن را به یکی از محبوب ترین انتخاب ها برای کنترل فرآیندهای صنعتی تبدیل کرده است. برخی از مهم ترین مزایای این سیستم عبارتند از:
1. انعطاف پذیری و مقیاس پذیری
یکی از بزرگ ترین مزایای سیستم DCS این است که به راحتی قابل توسعه و ارتقا است. امکان افزودن کنترلرهای جدید، بدون نیاز به تغییر در ساختار کلی سیستم، فرآیند گسترش سیستم را ساده تر می کند. این ویژگی برای صنایع با فرآیندهای پیچیده و متغیر بسیار مهم است.
2. پایداری و ایمنی بالا
به دلیل طراحی توزیع شده، DCS از پایداری بالایی برخوردار است. حتی در صورت خرابی یک کنترلر، باقی سیستم همچنان به عملکرد خود ادامه می دهد. این ویژگی به کاهش ریسک خرابی کل سیستم کمک می کند و از خسارت های بزرگ جلوگیری می کند.
3. نظارت و کنترل متمرکز
با وجود اینکه کنترلرها به صورت توزیع شده عمل می کنند، تمامی داده ها و فرآیندها به یک سیستم مرکزی گزارش می شوند که امکان مانیتورینگ و کنترل متمرکز را فراهم می کند. این موضوع به اپراتورها کمک میکند تا به صورت دقیق و در لحظه تمامی جنبه های فرآیند را نظارت کنند.
4. قابلیت بهینه سازی فرآیند
سیستم DCS به کاربران امکان جمع آوری دادههای دقیق از فرآیندها و استفاده از نرم افزارهای تحلیلی برای بهینه سازی عملکرد را می دهد. با استفاده از این داده ها، شرکت ها می توانند فرآیندها را بهینه سازی کنند، بهره وری را افزایش دهند و هزینه های عملیاتی را کاهش دهند.
5. کاهش خطاهای انسانی
سیستم های DCS به دلیل اتوماسیون بالایی که فراهم می کنند، می توانند خطاهای انسانی را به حداقل برسانند. با کاهش نیاز به دخالت مستقیم انسان در فرآیندهای پیچیده، دقت کنترل و کیفیت محصولات نهایی افزایش می یابد.
معایب سیستم DCS
هرچند DCS مزایای زیادی دارد، اما معایبی نیز ممکن است داشته باشد:
1. هزینه بالا
سیستم های DCS به دلیل پیچیدگی و نیاز به تجهیزات پیشرفته، هزینه های اولیه بالایی دارند. این هزینه ها شامل خرید کنترلرها، شبکه های ارتباطی، و نرم افزارهای مدیریت فرآیند (wfm – fmf – scf) است.
2. نیاز به تخصص فنی
سیستم های DCS نیازمند تیم های متخصص برای نصب، تنظیم و نگهداری هستند. این تخصص ها شامل مهندسی کنترل، مهندسی نرم افزار، و مهندسی شبکه می شود که ممکن است برای شرکت های کوچک تر هزینه بر باشد.
3. پیچیدگی نصب و راهاندازی
نصب و راه اندازی سیستم های DCS به دلیل طراحی پیچیده و نیاز به هماهنگی بین بخش های مختلف، زمان بر و نیازمند برنامه ریزی دقیق است.
تفاوت های DCS با سیستمهای PLC و SCADA
هرچند DCS، PLC و SCADA هر سه برای کنترل فرآیندهای صنعتی استفاده می شوند، اما تفاوت هایی میان آن ها وجود دارد:
تفاوت DCS با PLC
پی ال سی (Programmable Logic Controller) یک کنترلر منطقی قابل برنامه ریزی است که معمولاً برای کنترل فرآیندهای گسسته و در مقیاس کوچک استفاده می شود. در مقابل، DCS برای کنترل فرآیندهای پیوسته و در مقیاس بزرگ طراحی شده است. در حالی که PLC معمولاً به صورت مستقل عمل می کند، DCS از یک ساختار توزیع شده استفاده می کند و به سیستم های بزرگ تر اجازه می دهد که چندین فرآیند را به صورت همزمان مدیریت کنند.
تفاوتDCS با SCADA
اسکادا (Supervisory Control and Data Acquisition) یک سیستم نظارت و جمع آوری داده است که عمدتاً برای کنترل فرآیندهای گسسته و پخش شده در مقیاس بزرگ استفاده می شود. در حالی که SCADA بیشتر به نظارت و نمایش دادهها و دخالت انسان در فرآیندها تمرکز دارد، DCS علاوه بر نظارت، کنترل مستقیم فرآیندها را نیز به صورت خودکار بر عهده دارد.
کاربردهای سیستم DCS
سیستم های DCS در صنایع مختلفی به کار می روند که برخی از مهم ترین آنها عبارتند از:
1. صنایع نفت و گاز
در پالایشگاه ها و صنایع نفت و گاز، فرآیندهای پیچیده و پیوسته ای وجود دارد که نیازمند نظارت و کنترل دقیق هستند. DCS با امکان کنترل همزمان چندین بخش از فرآیند، یکی از بهترین گزینه ها برای این صنایع است.
2. صنایع نیروگاهی
در صنایع نیروگاهی مانند نیروگاه های تولید برق، نیاز به کنترل دقیق فرآیندهای تولید و توزیع برق وجود دارد. سیستمهای DCS می توانند از پایداری و کارایی بالا در این فرآیندها اطمینان حاصل کنند.
3. صنایع شیمیایی و پتروشیمی
در صنایع شیمیایی و پتروشیمی اغلب شامل واکنش های پیچیده ای هستند که نیاز به مانیتورینگ و کنترل دقیق دارند. DCS با قابلیت نظارت و تنظیم خودکار پارامترهای مختلف، برای این صنایع بسیار مفید است.
4. صنایع غذایی و دارویی
در صنایع غذایی و دارویی، نیاز به رعایت استانداردهای دقیق و کنترل کیفیت بالا وجود دارد. سیستمهای DCS میتوانند این فرآیندها را به طور دقیق مدیریت و کنترل کنند.
پناپ در زمینه سیستم های کنترل توزیعشده (DCS)
شرکت پناپ یکی از پیشگامان در طراحی و پیاده سازی سیستم های DCS در صنایع مختلف است. این شرکت با بهره گیری از تکنولوژی های مدرن و همکاری با برندهای معتبری نظیر Siemens، ABB، و Yokogawa، خدمات اتوماسیون جامعی را در این حوزه ارائه می دهد.
ویژگی های خدمات DCS شرکت پناپ:
- طراحی سفارشی: راهکارهای متناسب با نیاز هر صنعت.
- پشتیبانی و آموزش: ارائه خدمات پس از فروش، آموزش پرسنل، و پشتیبانی فنی 24/7.
- بهینه سازی فرآیندها: با کاهش مصرف انرژی، افزایش بهره وری و تضمین کیفیت تولید.
دستاوردها و افتخارات:
- اجرای بیش از 50 پروژه بزرگ در حوزه سیستم DCS طی یک دهه گذشته.
- همکاری موفق با شرکت های بزرگ و کسب گواهینامه های معتبر.
- معرفی پناپ به عنوان یکی از شرکت های دانشبنیان برجسته در حوزه اتوماسیون صنعتی.
نتیجه گیری
سیستم های کنترل توزیع شده (DCS) ابزارهای قدرتمندی برای مدیریت فرآیندهای صنعتی پیچیده هستند. این سیستمها با ارائه کنترل متمرکز و توزیع شده، قابلیت مقیاس پذیری و پایداری بالا، و بهینه سازی فرآیندها، به یکی از محبوب ترین سیستم های کنترلی در صنایع مختلف تبدیل شده اند. هرچند هزینه های اجرای اتوماسیون این سیستم بالا و نیاز به نگهداری تخصصی از چالش های این سیستم ها محسوب می شوند، اما مزایای آن ها در بهبود بهره وری، کاهش خطاهای انسانی و افزایش پایداری فرآیندها، باعث شده تا استفاده از آن ها در صنایع بزرگ تر به طور فزاینده ای افزایش یابد.
